3D-Achsmessgerät
Carline CL3.3

Das Carline CL3.3 ist ein modernes und preiswertes 3D-Achsmessgerät, das mit hochauflösenden 6,4 Megapixel Kameras ausgestattet ist. Das Achsmessgerät für PKW und Transporter kann in zwei Versionen, mit fahrbarem Geräteschrank und fest montierter Hubsäule oder komplett fahrbar, geliefert werden.

leere Bühne
Achsmessgerät für PKWs CL3.3

Achsmessgerät für PKWs

Merkmale des CL3.3:

Hochauflösende Kameras

- Präzise Kameras, kleine Targets

Die Achsmessanlage Carline CL3.3 ist mit hochauflösenden Kameras bestens für die Achsvermessung von Pkw und Transporter geeignet. Die Kameras benötigen an der Vorderachse nur kleine Targets und sind daher schnell und einfach zu montieren.

Kleine Achsmesstargets
WMS Datenbank für die Achsvermessung

Datenbank und Achsmessprogramm

- Bedienerfreundlich und Kompetent

Die WMS-Fahrzeugdatenbank ermöglicht eine Fahrzeugauswahl über KBA-Nummern-Suche für eine schnelle Feststellung der erforderlichen Achswerte. Die Bedienung des Programms erfolgt über ein leicht zu erlernendes 6-Tasten-System. Durch unsere umfangreiche Datenbank mit vier Updates pro Jahr und integriertem Spoiler-Programm sind Sie stets auf dem neusten Stand.

Kurzer Kompensationsweg

- Platzsparend

Durch den kurzen Kompensationsweg von <25cm, muss das Fahrzeug bei der Achsvermessung nicht weit bewegt werden. Das spart Platz.

kurzer Kompensationsweg bei der Achsvermessung
Elektronische Folgeeinrichtung

Elektrische Folgeeinrichtung

- Automatische Anpassung des Kameraträgers

Zur Ausstattung gehört unter anderem eine elektrische Folgeeinrichtung, die sich automatisch der Höhe der Hebebühne anpasst.

Optional: ROC-Set

- Zur rollenden Felgenschlagkompensation

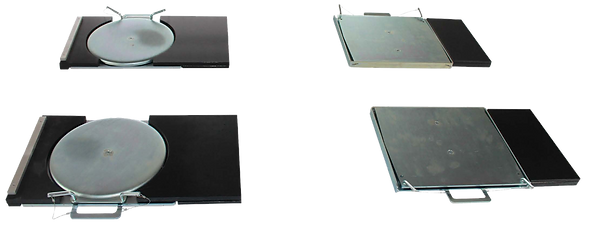

Das ROC-Set besteht aus Dreh- und Schiebeplatten mit 26 mm Höhe und  rutschhemmenden Befahrhilfen, um ein sicheres Auffahren zu gewährleisten. Zusätzlich ermöglichen Ausgleichsplatten eine rollende Felgenschlagkompensation (RunOutCompensation).

RunOutCompensation Kit für Achsmessgerät

Achsvermessung auf ...

Icon Fahrbahnscherenbühne

Fahrbahnscherenbühne

Icon Kompaktscherenbühne

Kompaktscherenbühne

Icon 4-Säulen-Bühne

4-Säulen-Bühne

Icon Unterflurbühne

Unterflurbühne

Ablauf der Achsvermessung:

Die Achsmessanlage Carline CL3.3 ist mit hochauflösenden Kameras bestens für die Achsvermessung von Pkw und Transporter geeignet. Die Kameras benötigen an der Vorderachse nur kleine Targets und sind daher schnell und einfach zu montieren.

Zur Ausstattung gehört unter anderem eine elektrische Folgeeinrichtung, die sich automatisch der Höhe der Hebebühne anpasst.

Eine Datenbank mit Fahrzeugauswahl nach KBA-Nummern und Einstellbildern unterstützt Ihre Arbeit.

Die Anlage kann mit fahrbarem Geräteschrank und fest montierter Hubsäule oder auch komplett fahrbar geliefert werden.

Die zwei Varianten:

CL3.3

Achsmessgerät für PKWs CL3.3

CL3.3

M

Achsmessgerät für PKWs CL3.3M

Fest montierte Säule und fahrbarer Geräteschrank bieten eine platzsparende Kombination der 3D-Achsmesstechnik. Durch den beweglichen Fahrwagen haben Sie die Einstellwerte immer im Blick. Diese Konfiguration empfehlen wir, wenn die Hebebühne oder Grube vor einer Wand montiert ist. Sie benötigen ca. 1,8 m Wandabstand.

Säule und Geräteschrank sind gemeinsam verschiebbar. Somit kann die Anlage Carline CL3.3 M in verschiedenen Abständen zur Hebebühne verschoben werden. Eine Kalibrieranlage kann zwischen Fahrzeug und 3-D-Anlage platziert werden. 1.8 m Abstand bei der Achsvermessung, 3 m Abstand (abhängig von Herstellervorgabe) beim Einsatz von cADas3.3.

Lieferumfang des CL3.3:

1x Fahrwagen mit PC, Monitor 22“, Tastatur und Maus,

1x Säule (Höhe 2800 mm) mit elektrischer Höhenverstellung,

1x Kameraträger (Breite 2800 mm) ausgestattet mit 2 hochauflösenden Kameras (6,4 MPix),

1 Satz 4 Stück 3-Punkt-Radhalter felgenspannend von 12-25“

2 Targets IP 67 klein

2 Targets IP 67 groß

1x Energiemodul mit integriertem Spannungswandler

1x Lenkradwaage

1x Lenkradfeststeller

1x Bremsfeststeller

2x Stück Drehplatten DSP 1000 (Höhe 50 mm)

1x Dübelsatz zur Säulenbefestigung

Optionales Zubehör:

ROC - Set 3.3:

  • Dreh- und Schiebeplatten mit nur 26 mm Höhe

  • Rutschhemmende Befahrhilfen

  • Ausgleichsplatten zur rollenden Felschlagkompensation (RunOutCompensation)

  • Artikelnummer 1575​​

Technische Daten:

Mit Carline CL3.3 können folgende Werte ermittelt werden:

  • Sturz

  • Nachlauf

  • Radversatz

  • Geometrische Fahrachse

  • Lenkradmittelstellung

  • Gesamtspur

  • Einzelspur

  • Achsversatz

  • Achsschrägstand

  • Fahrachse

  • Fahrachswinkel

Lesen Sie bei Interesse in unserem Blog über die relevanten Fahrachswerte.

Elektroanschluss: 230 VAC 1ph 50/60 Hz​

Spurbreite 1219 – 2438 mm

Radstand bis zu 2007 - 4572 mm

Display 24“ TFT
